Serien- und Parallelschaltung

Question 1 of 8

1

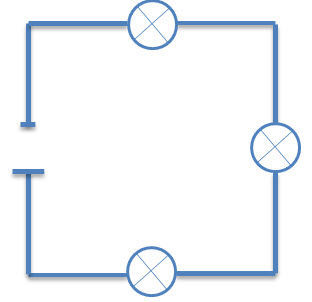

In der Abbildung erkennst du einen Schaltkreis.
Die Ausgangsspannung beträgt 12 Volt.

Kreuze die richtige Aussage an.

Select one of the following:

Es handelt sich hier um eine Parallelschaltung.
Es handelt sich hier um eine Serienschaltung.
Jede der beiden Glühbirnen hat eine Spannung von 12 Volt.

Explanation

Question 2 of 8

1

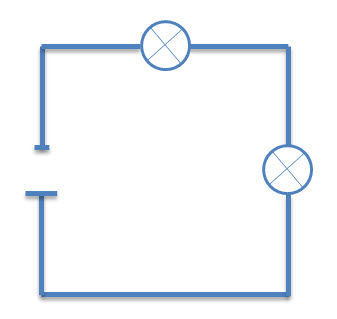

In der Abbildung erkennst du einen Schaltplan.

Die Ausgangsspannung beträgt 12 Volt.
Kreuze die richtige Aussage an!

Select one of the following:

Es handelt sich um eine Parallelschaltung.
Es handelt sich um eine Serienschaltung.
Jede Glühbirne erhält eine Spannung von 6 Volt.

Explanation

Question 3 of 8

1

Bei einer Parallelschaltung wird die Spannung auf die Verbraucher aufgeteilt.

Select one of the following:

True
False

Explanation

Question 4 of 8

1

Click on each orange point and write the correct answer.

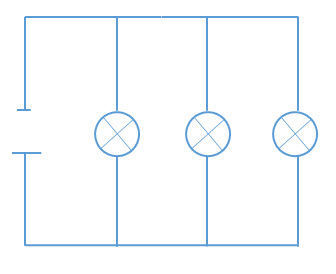

In der Abbildung erkennst du einen Schaltplan.
Die Ausgangsspannung beträgt 12 Volt.
Beschrifte, welche Spannung die einzelnen Glühbirnen aufweisen.
Schreib nur die Zahl auf ohne Einheit: z. B. 1 für 1 Volt !

Explanation

Question 5 of 8

1

Click on each orange point and write the correct answer.

Die Ausgangsspannung beträgt 12 Volt. Schreib dazu, welche Spannung jeder Verbraucher erhält.
Schreib das Ergebnis ohne Einheit an: z. B. 1 für 1 Volt.

Explanation

Question 6 of 8

1

Click on each orange point and write the correct answer.

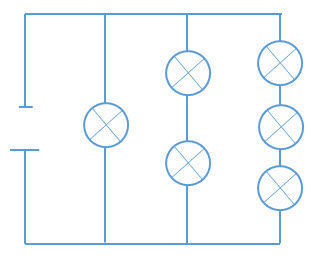

Das ist ein Fall für Experten:
Kannst du ermitteln, wie viel Volt jeder der Verbraucher erhält?
Die Ausgangsspannung beträgt 12 Volt.
Schreib die Ergebnisse nur als Zahl ohne Einheit: z. B. 1 für 1 Volt.

Explanation

Question 7 of 8

1

Click on each orange point and write the correct answer.

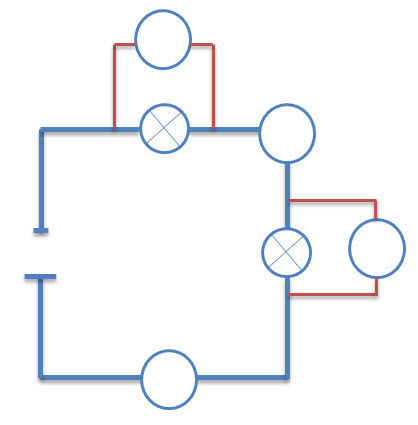

Welches Messgerät würdest du wo anschließen?
Setze für Amperemeter den Großbuchstaben A ein,
für den Voltmeter den Großbuchstaben V.

Explanation

Question 8 of 8

1

Click on each orange point and write the correct answer.

Jetzt wird es ganz schwer. Kannst du das Problem trotzdem lösen?
Die Ausgangsspannung beträgt 12 Volt.
Schreib deine Ergebnisse nur als Zahl, ohne Einheit: z. B. 1 für 1 Volt.

	Created by Robert Mairginter almost 9 years ago

Aufgrund von Schaltplänen soll die Spannung ermittelt werden.

Serien- und Parallelschaltung

Question 1 of 8

In der Abbildung erkennst du einen Schaltkreis. Die Ausgangsspannung beträgt 12 Volt. Kreuze die richtige Aussage an.

Select one of the following:

Explanation

Question 2 of 8

In der Abbildung erkennst du einen Schaltplan. Die Ausgangsspannung beträgt 12 Volt. Kreuze die richtige Aussage an!

Select one of the following:

Explanation

Question 3 of 8

Bei einer Parallelschaltung wird die Spannung auf die Verbraucher aufgeteilt.

Select one of the following:

Explanation

Question 4 of 8

Click on each orange point and write the correct answer.

In der Abbildung erkennst du einen Schaltplan. Die Ausgangsspannung beträgt 12 Volt. Beschrifte, welche Spannung die einzelnen Glühbirnen aufweisen. Schreib nur die Zahl auf ohne Einheit: z. B. 1 für 1 Volt !

Explanation

Question 5 of 8

Click on each orange point and write the correct answer.

Die Ausgangsspannung beträgt 12 Volt. Schreib dazu, welche Spannung jeder Verbraucher erhält. Schreib das Ergebnis ohne Einheit an: z. B. 1 für 1 Volt.

Explanation

Question 6 of 8

Click on each orange point and write the correct answer.

Das ist ein Fall für Experten: Kannst du ermitteln, wie viel Volt jeder der Verbraucher erhält? Die Ausgangsspannung beträgt 12 Volt. Schreib die Ergebnisse nur als Zahl ohne Einheit: z. B. 1 für 1 Volt.

Explanation

Question 7 of 8

Click on each orange point and write the correct answer.

Welches Messgerät würdest du wo anschließen? Setze für Amperemeter den Großbuchstaben A ein, für den Voltmeter den Großbuchstaben V.

Explanation

Question 8 of 8

Click on each orange point and write the correct answer.

Jetzt wird es ganz schwer. Kannst du das Problem trotzdem lösen? Die Ausgangsspannung beträgt 12 Volt. Schreib deine Ergebnisse nur als Zahl, ohne Einheit: z. B. 1 für 1 Volt.

Explanation
