MEDIOS DE TRANSMISIÓN ALÁMBRICOS GRUPO 100201_7
  1. CABLE DE COBRE DE PAR TRENZADO
    1. Dos cables entrelazados para minimizar interferencias
      1. Constituido por cuatro pares cada uno de un color diferente
        1. Existen dos tipos:

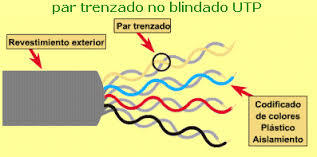

          1. UTP: Cable trenzado sin apantallar

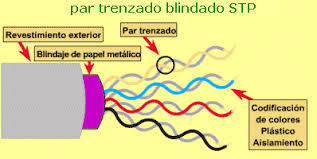

            1. STP: Par trenzado apantallado
            2. Funciones del cable
              1. VOZ: Sistemas telefónicos, transmite una señal análoga.
                1. REDES: Utilizadoo en las redes Ethernet modernas

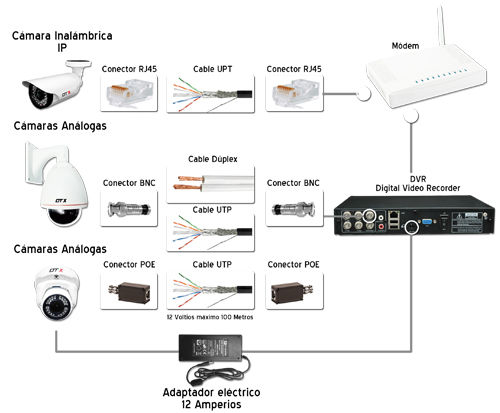

                  1. VIDEO Y AUDIO: Se utiliza con camaras de seguridad como circuito cerrado
                  2. Es un cable que transmite señales de voz y/o datos

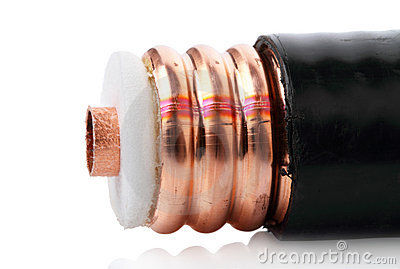

                  3. CABLE COAXIAL
                    1. Esta compuesto por un hilo de cobre, rodeado por una malla, con aislamiento para reducir emisiones electricas
                      1. Tipos de cable
                        1. THICK: Su capacidad en términos de velocidad y distancia es grande
                          1. THIN: Su limitación esta en la distancia maxima que puede alcanzar. Es mucho mas economico
                          2. Modelos de Cable
                            1. Cable estándar Ethernet
                              1. Cable coaxial Ethernet RG58
                                1. Cable coaxial tipo RG 62
                                  1. Cable coaxial tipo RG59

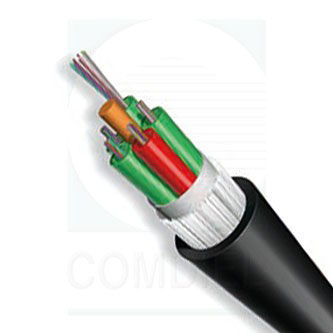

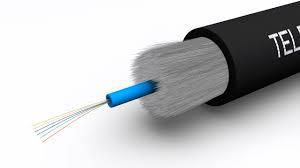

                                2. FIBRA ÓPTICA
                                  1. Transmite datos a gran velocidad, centenas de gigabit/seg.
                                    1. Es inmune a las interferencias electromagnéticas, es el medio de transmisión mas utilizado para largas distancias y enlaces transoceánicos.
                                      1. Existen dos tipos
                                        1. Fibra multimodo: tiene mas de mil modos de propagación de la luz, se usan en distancias menores a 1 km.
                                          1. Fibra Monomodo: su propagación es por un solo modo o camino, estas permiten alcanzar grandes distancias hasta 400kms.
