BCD counting, 7- segment displays, IC's
- BCD skaičiavimo sistema
- http://youtu.be/TDcC_WkJt08
- 1. Kiek BCD linijų reikia norint atvaizduoti skaičius nuo 0-9?
Annotations:
- Reikia keturių linijų nes: 2^3< 9 <2^4
- 2.Ant popieriaus surašyk visus skaitmenis 0-9 BCD formatu
Annotations:
- 0000 - 0 0001 - 1 0010 - 2 0011 - 3 0100 - 4 0101 - 5 ... 1001 - 9
- 1. Kiek BCD linijų reikia norint atvaizduoti skaičius nuo 0-9?
- http://youtu.be/TDcC_WkJt08

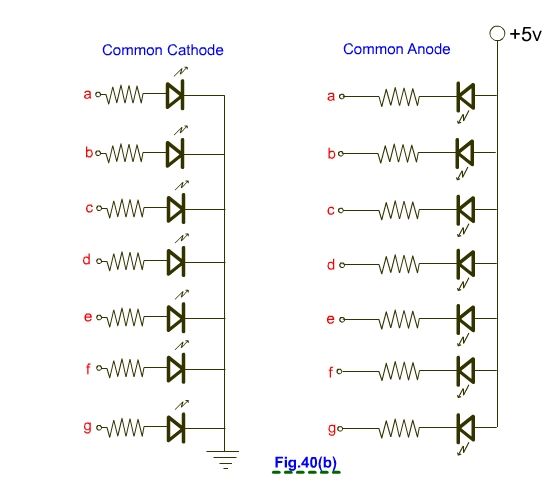

- 7 Segmentų displėjai
- Dviejų tipų

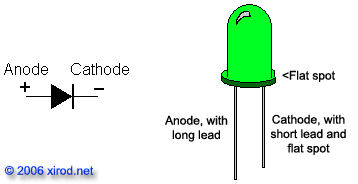

- Bendro katodo (common cathode)
- Iš katodo srovė išteka -
- Iš katodo srovė išteka -
- Bendro anodo (common anode)
- Į anodą srovė įteka +
- Į anodą srovė įteka +
- Bendro katodo (common cathode)
- Dviejų tipų
- Mikroschemos

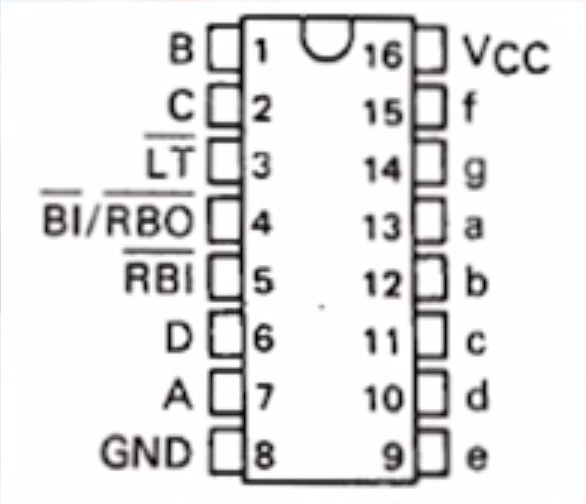

- BCD IC 74LS47
- http://youtu.be/RjN8ea5iyOw
- 1. Kokio tipo 7-seg. dispėjus galima valdyti šia mikroschema?
- 2. Ką atvaizduos dispėjus įvedus skaičius [10;16]?
- Hint check datasheet truth table
- Hint check datasheet truth table
- 5. Kokio tipo 7-seg.displėjų galėsime valdyti, jei
- 3. Kokia yra "lamp test" (LT) kojos funkcija?
Annotations:
- uždega visus segmetus isižiebia 8-ni taip išbandomi ar veikia visi segmentai
- 4. Ką reiškia brukšnys virš LT kojos?
- 6. Kokios mikroschemos kojos (nurodyti skaičius) naudojamos skaičiaus input?
- 7. Kokios mikroschemos kojos (nurodyti skaičius) naudojamos segmentų output?
- 8. Jei duosime aukštą signalą į 7 miroschemos koją ir po to duosime žemą, ar skaičius 1 pasilks ekrane?
- 9. Ką daro LT koja?
- 10. Kas bus jei pin 4 (BI/RBO) duosime LOW ?
- 1. Kokio tipo 7-seg. dispėjus galima valdyti šia mikroschema?
- http://youtu.be/RjN8ea5iyOw

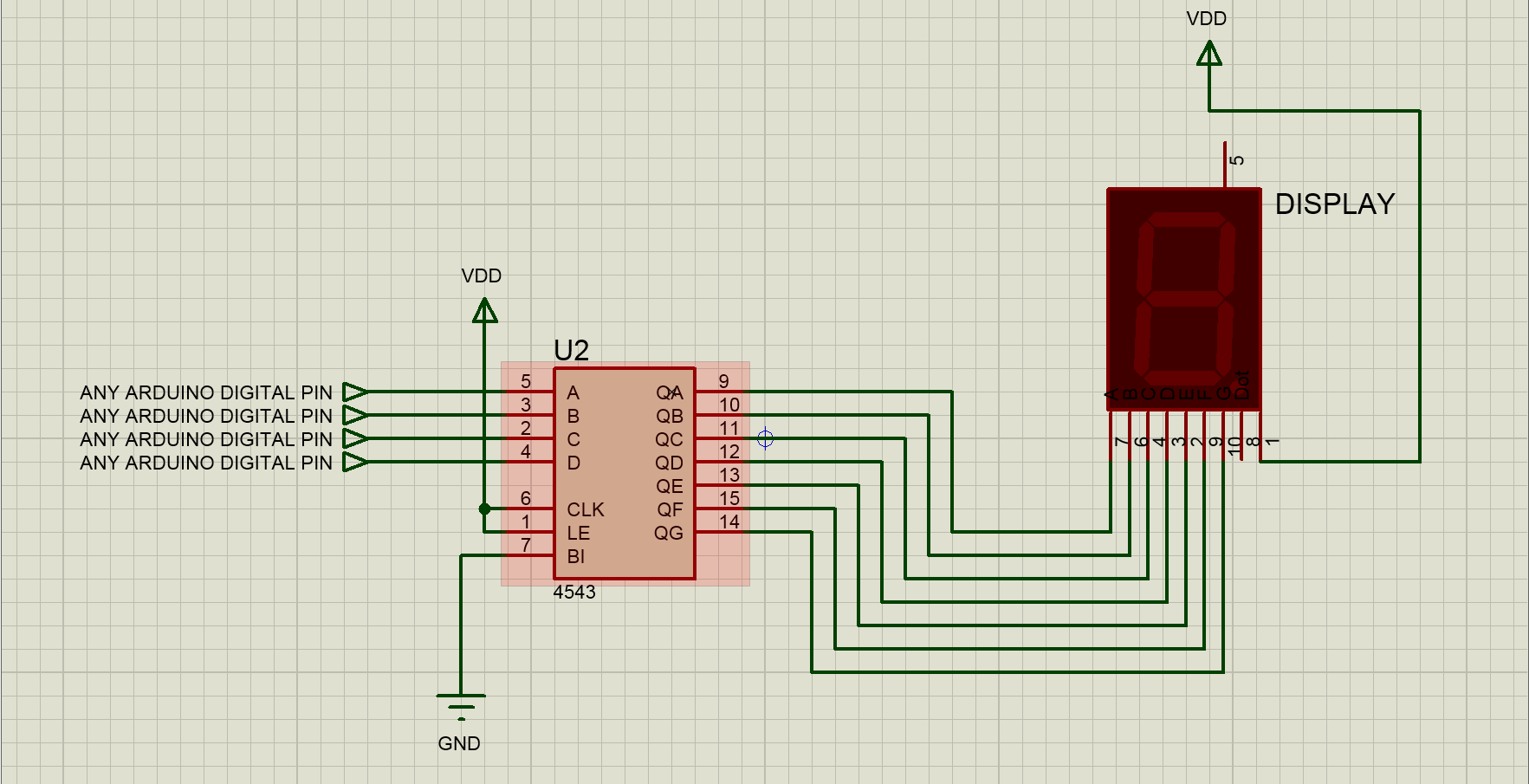

- BCD IC CD4543
- BCD IC 74LS47
